洋白銅屏蔽罩加工定制的pcb主板設計要素

作者：銳碩五金瀏覽：發布日期： 2023.09.14 20:18

信息摘要：

在pcb主板設計畫圖時，就需要考慮到洋白銅屏蔽罩加工定制的細節了。如何做到快速準確的設計好pcb主板，小碩整理幾點在屏蔽罩畫圖前的一些知識，與您一起來了解并分享一下： 1、項目的電子元器件，是單個器件還是電子組件。意思是說需要單個的屏蔽罩，還是多個的屏蔽罩需求。電子器件或者電子組件，有沒有經常拆卸的需求？而決定屏蔽罩是選擇單個屏蔽罩還是屏蔽架+屏蔽蓋的組合。 2

在pcb主板設計畫圖時，就需要考慮到洋白銅屏蔽罩加工定制的細節了。如何做到快速準確的設計好pcb主板，小碩整理幾點在屏蔽罩畫圖前的一些知識，與您一起來了解并分享一下：

1、項目的電子元器件，是單個器件還是電子組件。意思是說需要單個的屏蔽罩，還是多個的屏蔽罩需求。電子器件或者電子組件，有沒有經常拆卸的需求？而決定屏蔽罩是選擇單個屏蔽罩還是屏蔽架+屏蔽蓋的組合。

洋白銅屏蔽罩加工定制

2、洋白銅屏蔽罩加工定制的結構問題。在幾年前多數的屏蔽罩結構基本都是采購折彎成型的工藝。因有些組合器件，在工作中，會有著通過屏蔽罩縫隙干擾問題。所以聰明的設計師們，將折彎成型工藝，而改為了拉伸一體成型的工藝。這樣就從屏蔽罩上，解決了這種縫隙的電磁波干擾。當然，還是依器件在工作中的實際情況為準。

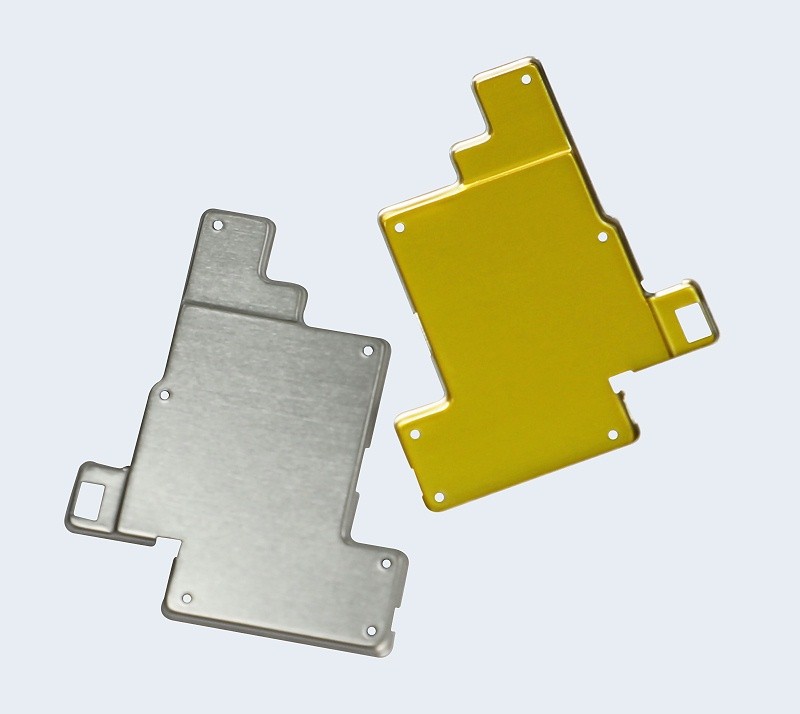

洋白銅屏蔽罩加工定制

3、洋白銅屏蔽罩加工定制的料厚與焊盤的尺寸。一般來講，單件式屏蔽罩，會選擇0.15mm和0.2mm洋白銅材料。而拉伸結構的屏蔽罩，也通常是0.1mm和0.15mm的洋白銅材料。上蓋，因是扣合在屏蔽架上，可以忽略不計。pcb主板的設計焊盤寬度，以大于洋白銅料厚0.5mm為佳。如選擇材料料厚為0.2mm,則焊盤的寬度在0.7mm就較為合適。

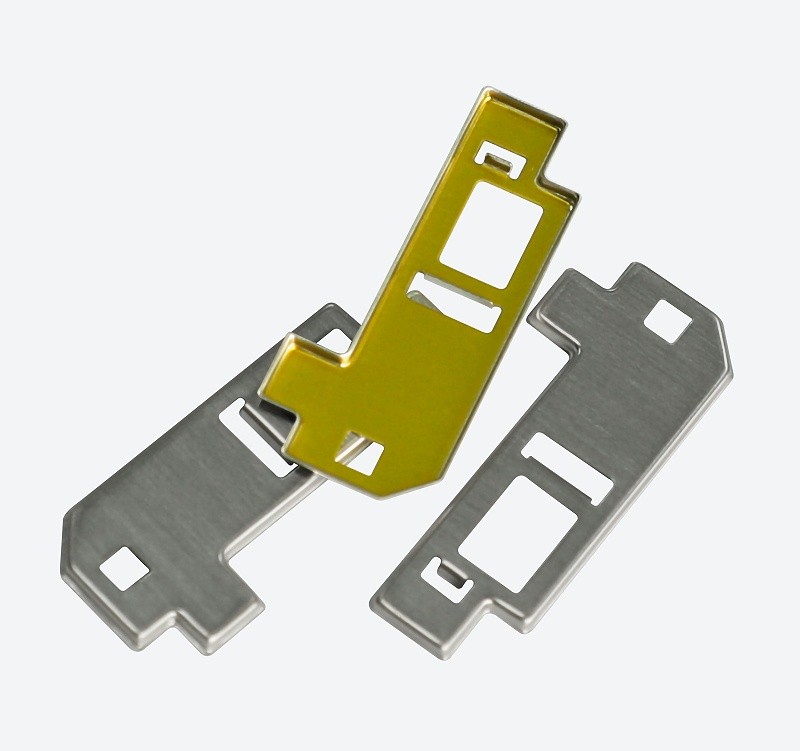

洋白銅屏蔽罩加工定制
