洋白銅屏蔽罩為什么要管控平整度

作者：銳碩五金瀏覽：發布日期： 2023.09.14 20:19

信息摘要：

應用在電子產品上的洋白銅屏蔽罩，是由屏蔽罩生產廠家按圖完成后，交由貼片加工廠來完成smt的貼片工序。有些公司把屏蔽罩分為電子料，也有些公司把此物料分為結構件。那么為什么屏蔽罩要管控平整度呢？小碩帶您一起來了解： 1、屏蔽罩的生產工藝流程是通過屏蔽罩模具與沖床的沖裁力，將金屬料片在模腔內剪切、沖孔、折彎、成型、落料，而完成一系列工藝。 2、再是由屏蔽罩生產工廠，將生產完成

應用在電子產品上的洋白銅屏蔽罩，是由屏蔽罩生產廠家按圖完成后，交由貼片加工廠來完成smt的貼片工序。有些公司把屏蔽罩分為電子料，也有些公司把此物料分為結構件。那么為什么屏蔽罩要管控平整度呢？小碩帶您一起來了解：

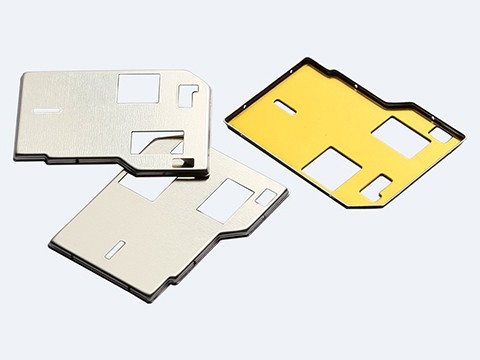

洋白銅屏蔽罩

1、屏蔽罩的生產工藝流程是通過屏蔽罩模具與沖床的沖裁力，將金屬料片在模腔內剪切、沖孔、折彎、成型、落料，而完成一系列工藝。

2、再是由屏蔽罩生產工廠，將生產完成的屏蔽罩交付給貼片工廠，通過smt貼片工藝，完成主板上電子器件的焊接以及屏蔽罩的焊接。

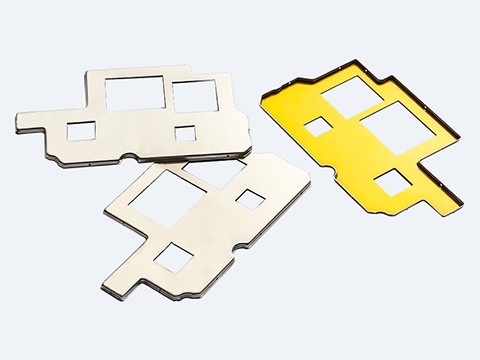

洋白銅屏蔽罩

3、貼片廠根據屏蔽罩的包裝方式（一般分為托盤包裝和卷帶包裝二種方式），進行smt貼片調試。調試完成后就是批量的貼片焊接。假設這時如果屏蔽罩的平整度超過0.12mm( 一般焊接時錫膏的高度是0.12mm),就會出現假爆現象。這種現象會影響著屏蔽效果及牢固性能，所以當超出0.12mm時，會被判定為不良。

洋白銅屏蔽罩

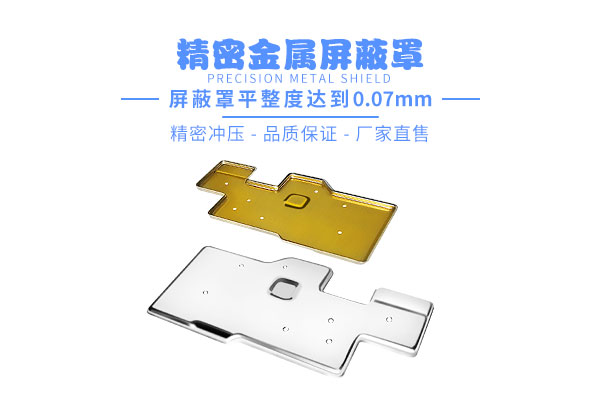

4、所以屏蔽罩生產工廠，在生產屏蔽罩時，要把平整度管控在0.1mm以下。銳碩五金一直是在生產時按0.07mm以?xún)?nèi)標準來管控。然后在包裝、裝箱、運輸中，合理的管控了變形的問題。

洋白銅屏蔽罩
