蘇州的馬工，在找尋蘇州屏蔽罩時，聯系到了小碩，說是在設計時遇到幾個問題，需要小碩來幫整理一下。帶您一起來了解馬工所遇到的pcb主板屏蔽罩設計的一些常見問題：

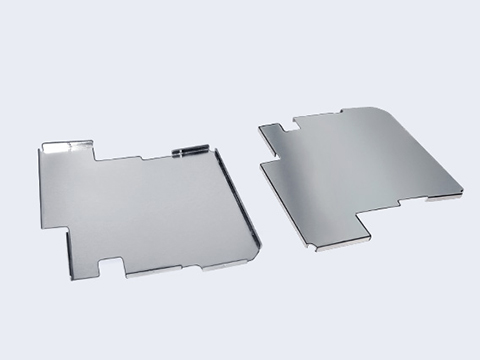

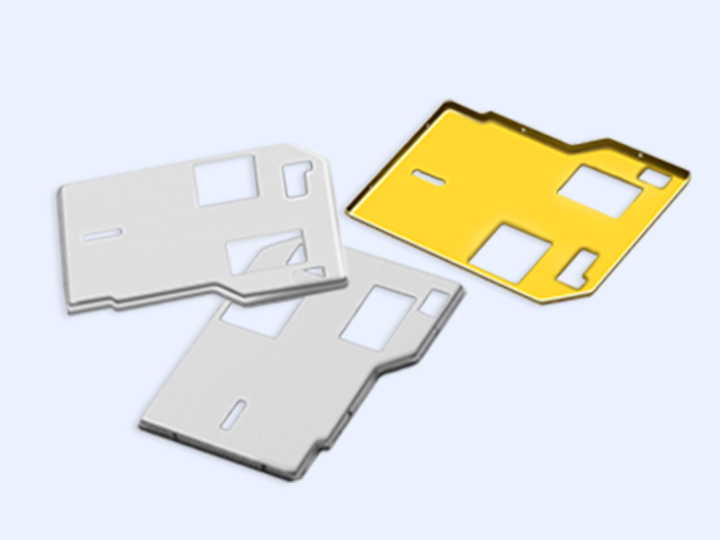

1、選擇材料問題。因有些是單件式屏蔽罩，而有些是需要屏蔽架+屏蔽蓋的二件式結構，所以在單件式屏蔽罩上，小碩建議馬工是選擇洋白銅材質，不僅有著較好的屏蔽效果，還易于錫焊。而二件式，屏蔽架則選擇洋白銅，屏蔽蓋，就選擇了304不銹鋼。
2、屏蔽罩高度的問題。馬工反饋，太高了，空間不夠，太低了，又擔心碰觸短路，一般蘇州屏蔽罩的高度放到多少比較合適呢？小碩與馬工解答：保守說放到高過電子器件2mm是沒問題的，如果空間受限，高過器件1mm也可以。如果再要放低，還是考慮在屏蔽罩做絕緣層，可以放到高過電子器件0.5mm-0.8mm。

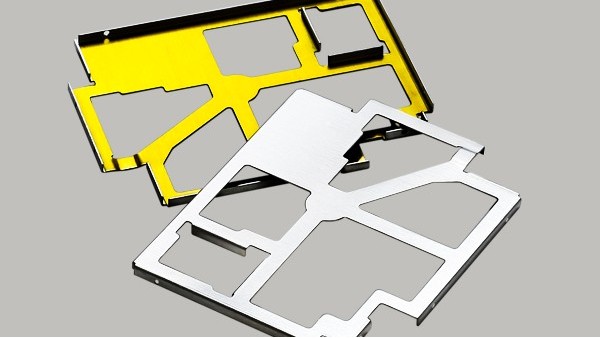

3、屏蔽架的設計問題。馬工提問：因屏蔽架要自動機貼，而結構又需要表面全部切掉，如何實現機貼的吸取問題呢？小碩回復：可以在屏蔽架表面，留一條2mm以上的梁，在正中心位置，留一個直徑5mm圓，這樣即可滿足拆卸，又可以滿足貼片機的吸取。
4、屏蔽架與屏蔽蓋的扣位問題。一般說，在屏蔽架的側邊，每條短邊，制作一個扣位就行。每一條長邊，做到二個扣位，這樣當屏蔽蓋與屏蔽架扣接在一起時，能全方面的滿足緊合的問題。
馬工的問題，您有在設計pcb主板屏蔽罩時遇到過嗎？
選擇蘇州屏蔽罩，有什么問題的，歡迎您隨時與小碩溝通交流！
