如何拆卸安裝摩托羅拉對講機上的屏蔽罩?

作者:銳碩五金 瀏覽: 發布日期: 2023.09.14 20:07
信息摘要:
摩托羅拉對講機的主板上都會有一些屏蔽罩,其作用是防止電磁干擾(EMI)、對PCB板上的元件及LCM起屏蔽作用。在維修摩托羅拉對講機時,有必要將屏蔽罩去掉,以方便更換元器件,今天熊貓就來和你聊聊如何拆卸安裝摩托羅拉對講機上的屏蔽罩: 拆卸屏蔽罩: 1. 將電路板放在 R1070 ?電路板固定器上。 2. 選擇合適的聚熱頭并固定在熱器管上。 3. 在屏蔽罩座底部加上焊料

摩托羅拉對講機的主板上都會有一些屏蔽罩,其作用是防止電磁干擾(EMI)、對PCB板上的元件及LCM起屏蔽作用。在維修摩托羅拉對講機時,有必要將屏蔽罩去掉,以方便更換元器件,今天熊貓就來和你聊聊如何拆卸安裝摩托羅拉對講機上的屏蔽罩:

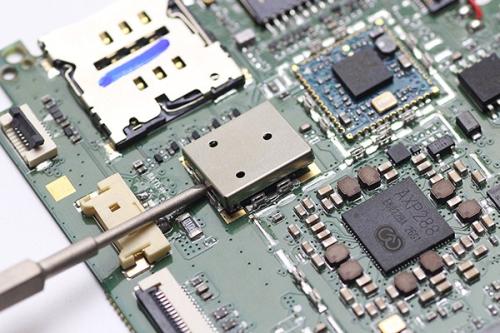

拆卸屏蔽罩

1. 將電路板放在 R1070 ?電路板固定器上。

2. 選擇合適的聚熱頭并固定在熱器管上。

3. 在屏蔽罩座底部加上焊料。

4. 將屏蔽罩固定在聚熱頭下。

5. 降低真空頭,打開真空泵并固定在屏蔽罩上。

6. 將聚熱頭降低到屏蔽罩以上約 0.3 cm ( (1/8' ) 位置。

7. 接通加熱器直到屏蔽罩離開電路板。

8. 當屏蔽罩脫開,關掉加熱器,用鑷子夾住電路板,關掉真空泵。

9. 從 R1070 ?電路板固定器上移開電路板。

resource/images/3c58e032340c43ae9e1eacbc42304fec_2.jpg

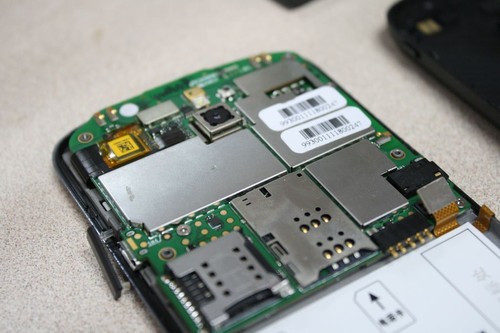

更換屏蔽罩 :

1. 如果有必要,用小頭烙鐵在屏蔽罩上加點焊料。

2. 接著用烙鐵頭沿屏蔽罩四周磨擦以使多余的焊料光滑。用焊芯和烙鐵將電路板焊盤上多余的焊料除去。

3. 將電路板重新放在 R1070 ?電路板固定器上。

4. 用鑷子將屏蔽罩固定在電路板上。

5. 聚熱頭放在屏蔽罩上,并降至距離屏蔽罩約 0.3 cm ?(1/8' ) 位置。

6. 打開加熱管,等焊料回流。

7. 一旦完成,關掉加熱管,抬高聚熱頭,等一分鐘使該部分冷卻。

8. 移開電路板并檢查修理結果。沒必要再清潔。

resource/images/3c58e032340c43ae9e1eacbc42304fec_4.jpg

用 R1070 ?夾持器,溫度控制在約 215°C ?(415°F ), 215°C ?(415°F ) 【230°C( (445°F ) 最大 】 拆卸和更換屏蔽罩。還想了解更多相關知識,請關注: anideas.cn,或者電話咨詢:?18927415118(微信同號)
