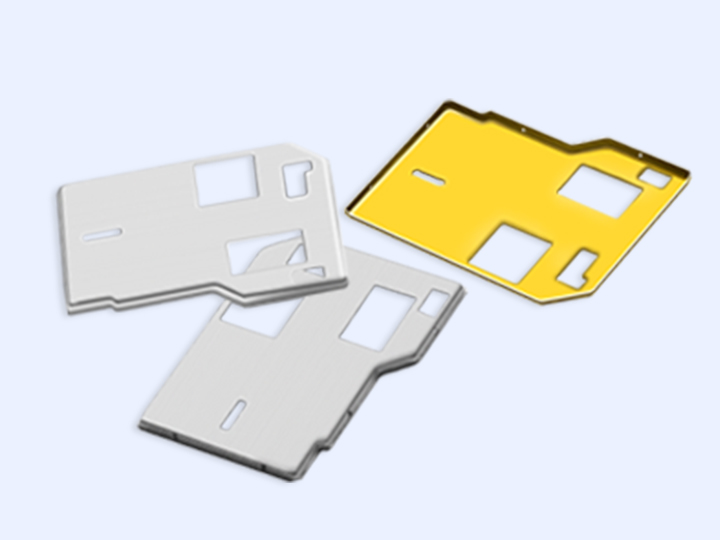

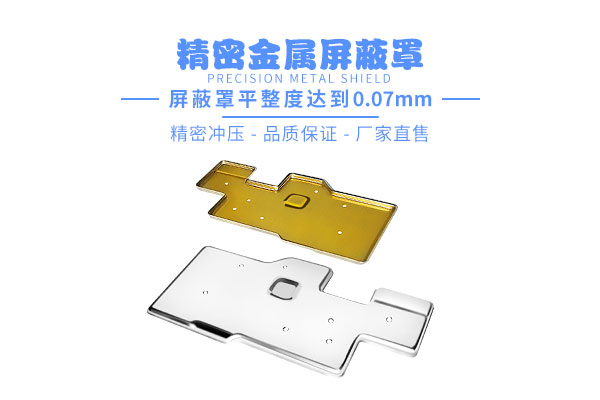

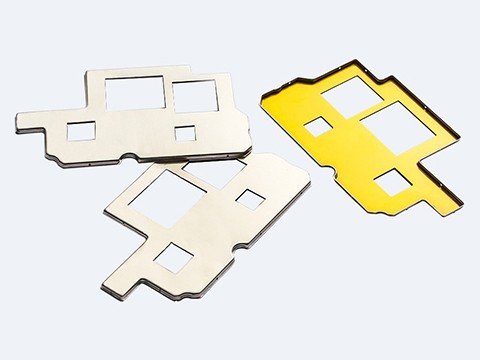

比如我們打開手機或者導航儀，會看到PCB主板上有幾個金屬罩焊接在主板上，這個就是金屬屏蔽罩。小碩今天帶大家一起來認識一下金屬屏蔽罩以及了解一下它的功能。

一，金屬屏蔽罩的原理：

用屏蔽體將元部件，電路，組合件，電纜或整個系統的干擾源包圍起來，防止干擾電磁場向外擴散；用屏蔽體將接收電路，設備或系統包圍起來，防止它們受到外界電磁場的影響。屏蔽罩的材料通常采用0.2mm厚的不銹鋼和洋白銅為材料。

1、用屏蔽體將接收電路、設備或系統包圍起來，防止它們受到外界電磁場的影響。因?yàn)槠帘误w對來自導線、電纜、元部件、電路或系統等外部的干擾電磁波和內部電磁波均起著吸收能量(渦流損耗 )、反射能量 (電磁波在屏蔽體上的界面反射 ) 和抵消能量(電磁感應在屏蔽層上產生反向電磁場可抵消部分干擾電磁波 ) 的作用，所以屏蔽體具有減弱干擾的功能。

2、當干擾電磁波的頻率較低時，要采用高導磁率的材料，從而使磁力線限制在屏蔽體內部，防止擴散到屏蔽的空間去。 在某些場合下，如果要求對高頻和低頻電磁場都具有良好的屏蔽效果時，往往采用不同的金屬材料組成多層屏蔽體。

二、金屬屏蔽罩是起什么作用：

1、屏蔽外界對無線模塊產生干擾；在電子芯片的工作環境當中，有很多復雜干擾源，如外界電場、磁場這種看不見也摸不著干擾源用存在著。在給電子芯片加上屏蔽罩之后，就可以很好的隔絕了這些外界的干擾源。

2、功率越大的電子芯片產生的干擾和輻射也會相應的越大，所以加一個金屬外殼可以在一定程度上減小這些干擾和輻射。

3、目前在無線模塊行業，有著不少的客戶與小碩合作，將金屬屏蔽罩增加了不少的加工工藝，如鈍化、氧化等。不僅起著屏蔽保護作用，又增加了外觀的色澤。

如果您還有關于金屬屏蔽罩的問題，隨時歡迎您和小碩一起來溝通探討！
