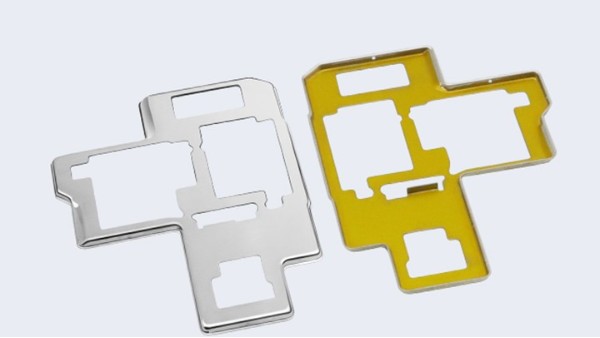

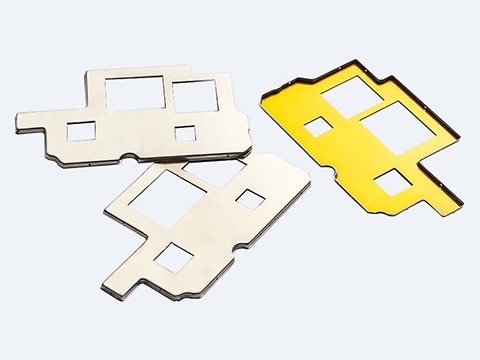

PCB板屏蔽罩是一個合金金屬罩， PCB板上的電子元件在工作時發出高強度的電磁輻射，在元件周?chē)惭b屏蔽罩可以起到電磁屏蔽的作用，將絕大部分的電磁波攔在PCB板屏蔽罩內，避免對其它元件造成干擾（EMI）、在一定程度上還確保了元器件免受灰塵，延長機器使用壽命，廣泛用于通訊及車載音響導航領域。

目前的PCB板屏蔽罩一般由罩體和扭腳組成，將扭腿插入PCB板的開槽中，并通過過爐焊錫將扭腳焊接在PCB板的背面， 從而固定屏蔽罩。主要如下問題:

（1）只能選擇容易上錫的材料制造(如馬口鐵、洋白銅)。

（2）安裝時需要將PCB板屏蔽罩插入PCB開槽，并用治具折彎扭腳，然后通過波峰焊給扭腳上錫固定，工藝較繁瑣。

（3）當PCB板需要返修時，只能將扭腳的焊錫重新熔融，容易損壞PCB板上的其它元件。

銳碩20年經驗設計師教您一種新型的PCB板屏蔽罩設計方法，設置在PCB板上的固定夾以及與所述固定夾連接的罩體，所述固定夾為兩邊折起形成三角形的彈性薄片，所述固定夾的第一折邊與所述第二折邊緊密接觸；所述罩體倒扣在所述 PCB板上，其邊側壁被所述固定夾的所述第一折邊與所述第二折邊夾持。

這樣設計的PCB板屏蔽罩，可以起到以下效果：

一、提高PCB板屏蔽罩安裝和拆卸效率，減少工裝治具和波峰焊接的工藝成本。

二、結構得到了簡化，同時可以選用不容易上錫但是電磁屏蔽效果好的金屬材料，對產品設計帶來了便利。

三、第一折邊與第二折邊的不等長設計進一步增大固定夾的扣合量，增強扣合強度。

銳碩五金14年專注PCB 板屏蔽罩研發定制生產 ，20000+ 套沖壓模具定制生產經驗，月100+套模具加工量，上百臺精密加工生產設備，日 300萬沖次生產產能，蠶絲般沖壓精度可達 0.01mm，原材料采用進口和國標原廠，16 道質檢層層嚴格把關。

讓您在選擇PCB板屏蔽罩時，解決您的設計問題，解決您的時間緊急問題，解決您的品質不良問題。讓您選擇銳碩，選擇放心！
